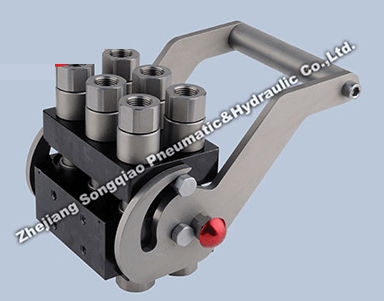

Multiracor hidráulico LSQ-DL series

LSQ-DL/DLD tienen una estructura compacta, multiacoplamientos manuales que ofrecen una amplia gama de soluciones para cualquier aplicación que requiera la conexión y desconexión de varios hidráulicos. Se pueden conectar y desconectar simultáneamente hasta 6 líneas mediante un movimiento seguro, sencillo y rápido que requiere poco esfuerzo. Las líneas pueden tener todas el mismo tamaño o cada línea puede ser diferente de las demás según la aplicación. CARACTERÍSTICAS TÉCNICAS Y OPCIONES Intercambiabilidad: Estándar interno Songqiao Conexión mecánica: Levas internas y pasadores de bloqueo Sistema de conexión: Giro de la palanca Sistema de desconexión: Girando la palanca Material de construcción y tratamiento de la superficie: Placas del cuerpo en aleación de aluminio oxidado Levas y pasadores en acero al carbono de alta resistencia con tratamiento térmico especial. Otros componentes en acero al carbono con tratamiento de zincado o zincado niquelado. MODO DE EMPLEO CONECTAR: Antes de acoplar limpie la superficie plana de contacto de los acoplamientos para evitar la inclusión de suciedad en el circuito. Inserte las clavijas de guía del multiacoplamiento móvil en los orificios del multiacoplamiento fijo y desplace la mitad móvil hasta que el contacto de los acoplamientos quede enfrentado (fig. 1). Actuando sobre la manivela, gire la palanca en el sentido del multiacoplamiento fijo (fig. 2). Continúe girando hasta que el bloqueo de seguridad se acople automáticamente (fig. 3). Ahora el multiacoplamiento está acoplado y listo para funcionar. En caso de conexión con presión residual en el circuito , la fuerza máxima se requiere sólo para el último tercio de la conexión.
