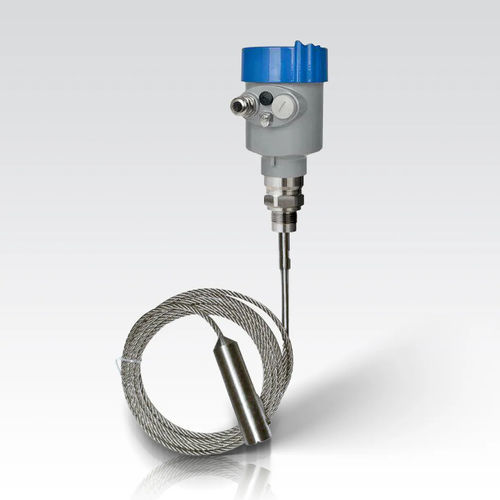

Transmisor de nivel radar ZSRD70 series

para líquidopara sólidos2 hilos

El radar de onda guiada es un instrumento de medición basado en el principio del viaje en el tiempo. La onda de radar corre a la velocidad de la luz, y el tiempo transcurrido puede convertirse en una señal de nivel mediante componentes electrónicos. La sonda envía impulsos de alta frecuencia y se propaga a lo largo del cable o la varilla de la sonda. Cuando los impulsos encuentran la superficie del material, se reflejan y son recibidos por el receptor del medidor, y la señal de distancia se convierte en una señal de nivel. La señal de impulsos reflejada se transmite a la parte del circuito electrónico del instrumento a lo largo del cable o la sonda de varilla. El microprocesador procesa esta señal para identificar el eco generado por el pulso de microondas en la superficie del material. La correcta identificación de la señal de eco se realiza mediante el software de impulsos, y la distancia D desde la superficie del material es proporcional al tiempo de recorrido T del impulso: D=C×T/2 Donde C es la velocidad de la luz Como se conoce la distancia E del depósito vacío, el nivel L es: L=E-D Introduciendo la altura E del tanque vacío (=punto cero), el tanque está lleno Altura F (= lleno) y algunos parámetros de aplicación Ajuste, los parámetros de aplicación harán que el medidor se adapte automáticamente a la medición Entorno de la cantidad, correspondiente a la salida de 4-20 mA. Rango de medición: H----Rango de medición L----distancia de tanque vacío B----zona ciega superior E----Distancia mínima de la sonda a la pared del depósito La zona ciega superior se refiere a la distancia mínima entre la superficie más alta del material y el punto de referencia de medición. La zona ciega inferior se refiere a una distancia cercana a la parte inferior del cable que no se puede medir con precisión.
