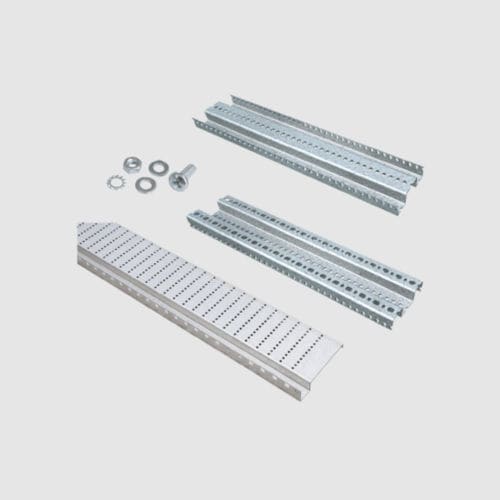

Soporte para módulo

de raílesde cablespara electroducto

El sistema modular ZPAS está destinado al diseño de cuadros de distribución basados en armarios de distribución SZE2. Los equipos modulares se instalan en una estructura específica. Elementos básicos Perfiles de montaje II Barra de montaje UNI Juego de accesorios de fijación Carril DIN Ángulos de montaje Paneles modulares 150 Placas ciegas para módulos 150, 100, 50 Paneles modulares horizontales y verticales Los cuadros de distribución basados en este diseño presentan un grado de protección IP 30 sin contacto (para partes activas). Una vez cerrados, los armarios SZE2 tienen un grado de protección IP 54. Cada aparamenta basada en armarios SZE2 se subdivide en módulos de altura de bahía (BHM). Cada módulo tiene una altura de 150 mm. Normalmente, las celdas equipadas con un sistema de raíles se componen de 3 zonas de montaje: zona de sistema de barras (3 BHM), zona de montaje de aparatos (8 BHM en el caso de los armarios de 2000 mm de altura), zona de entrada de cables (1 BHMs + 100 mm). Con una construcción de aparamenta de este tipo, los armarios con las dimensiones indicadas a continuación (altura x anchura) pueden contener el número de módulos de equipos modulares indicado a continuación: armario 2000 mm x 600 mm - 288 módulos (18 mm); armario de 2000 mm x 800 mm - 432 módulos; armario 2000 mm x 1000 mm y 2000 mm x 1200 mm - 576 módulos, respectivamente.
