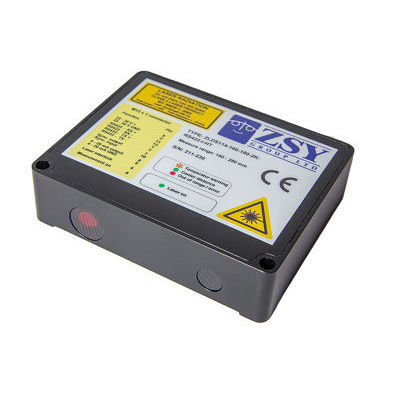

Sensor de distancia láser ZLDS11X series

digitalanalógicocompacto

Los sensores ZLDS11X son dispositivos ópticos de medición de desplazamiento para la medición de precisión sin contacto de distancia o grosor, anchura y diferencia . El ZLDS11X es una unidad compacta en la que se integran la óptica, el sensor y la electrónica de procesamiento de señales. La distancia a un objeto se detecta mediante el principio de triangulación. Un rayo láser enfocado forma un punto sobre el objeto de medición. La imagen del punto se refleja en un detector de posición, una cámara CCD, y el ZLDS11X convierte esta posición en la distancia al objeto mediante procedimientos matemáticos avanzados. La señal de salida se proporciona de 3 maneras diferentes. Una salida digital, una salida serie RS232 o RS422, proporciona la distancia al objeto con una frecuencia de 1000, 2000, 5000 o 10000 Hz según el modelo. Al mismo tiempo, dos salidas analógicas proporcionan la distancia medida, una como señal de 1 - 9 V CC y la otra como bucle de corriente de 4 - 20 mA. -Campo de aplicación Las aplicaciones en las que se pueden utilizar los sensores ZLDS112 son innumerables. Se extienden desde los laboratorios hasta la industria alimentaria, médica y automovilística, así como todo tipo de fabricación - simplemente allí donde una medición de precisión sin contacto sea ventajosa. Algunos ejemplos de aplicación de los sensores ZLDS112: Industria alimentaria, industria médica, laboratorios, industria maderera, industria del caucho e industria automovilística. -Principio de medición La técnica de triangulación es una forma antigua pero muy precisa de medir distancias. En un sensor láser de alta calidad, se utiliza una cámara CCD para registrar la luz láser emitida. La forma de ilustrar este principio de medición es seguir un trazado de rayos desde la óptica láser hasta el objetivo, y de vuelta a la cámara CCD.
