Sensor de distancia por corrientes de Foucault HL Series

digitalde dimensiones reducidascerrado

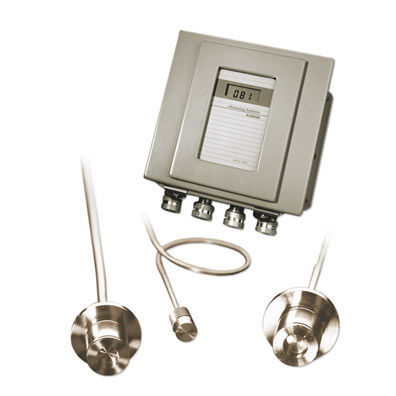

Los sensores de desplazamiento de alta temperatura de la serie HL proporcionan mediciones precisas sin contacto del movimiento de superficies conductoras en entornos hostiles. Las técnicas de compensación térmica que mantienen la sensibilidad y la linealidad con pequeños desplazamientos del cero hacen posible estas mediciones precisas a altas temperaturas. Los sensores ZSY están fabricados en Inconel soldado por láser, lo que los hace perfectos para una gran variedad de aplicaciones en entornos extremos. Los sensores utilizan la versátil familia ZED82 de electrónica de acondicionamiento de señal. Los sistemas monocanal están disponibles en la versión ZED82 con carcasa NEMA o en la versión ZED82 de sobremesa o montaje en bastidor. La caja NEMA aloja una fuente de alimentación interna, un medidor de panel digital y un kit de ventana. El ZED82 montable en bastidor dispone de hasta ocho canales de medición. (Consulte la hoja de datos del ZED82 para obtener una descripción completa y especificaciones adicionales de estos componentes electrónicos) CARACTERÍSTICAS PRINCIPALES Para aplicaciones que requieren alta precisión, alta fiabilidad e integridad estructural. Temperaturas de funcionamiento de -320°F a +1.000°F (+1.200°F a corto plazo). Los sistemas de desplazamiento soportan presiones de hasta 3500 ó 5000 psi. El diseño del sensor de doble bobina minimiza eficazmente los efectos de la radiación. Herméticamente sellado y soldado por láser. No se ve afectado por contaminantes ambientales. -Área de aplicación Aplicaciones típicas Reactores nucleares Turbinas de vapor y de gas Motores de turbina y cohetes Procesos químicos Proyectos de investigación Procesos a alta temperatura -Principio de medición Cada sensor tiene dos bobinas dentro de la carcasa resistente a la corrosión. En funcionamiento, un campo electromagnético generado por la bobina activa penetra en la parte frontal del sensor para inducir corrientes parásitas en un objetivo conductor dentro del alcance del sensor.
