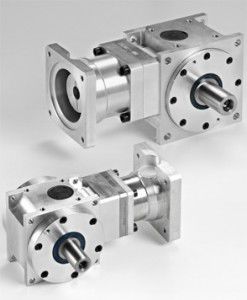

El ZZ-Servoline KN ha sido diseñado como reductor cónico especialmente para servoaccionamientos de alta dinámica en técnicas de automatización. Con el engranaje hipoide se pueden cubrir relaciones de transmisión de hasta i = 15:1 en una sola etapa. El diseño del engranaje tiene en cuenta una ponderación, según los requisitos, entre las picaduras, la fractura por fatiga, la capacidad de carga en la raíz del diente del engranaje y el gripado del mismo. La caja de cambios es adecuada para funcionar en cualquier posición de montaje opcional. El eje de salida puede ser en forma de eje macizo de uno o dos extremos, o como eje hueco alargado con montaje de cierre cónico externo. Las distintas combinaciones de ejes y bridas permiten utilizar todos los servomotores habituales. Los reductores están diseñados y se venden como maquinaria incompleta de acuerdo con la Directiva 2006/42/CE del Parlamento Europeo
Aspectos técnicos destacados -
ZZ_Servoline - - 6 Tamaños de reductores
- hasta 1400 Nm
- hasta 8000 rpm
- Reductores cónicos hipoides
- Juego mínimo
- Alta densidad de potencia
- Alta rigidez de los engranajes
- Relación de transmisión de 3:1 a 15:1
- Rodamientos ampliamente dimensionados
- Varias combinaciones de bridas
- Lubricación de por vida sin mantenimiento
---
